气动插板阀的工作原理：气动插板阀主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。



技术标准



1、插板阀的壳体试验和密封试验介质为水（含剂）、煤油或粘度不大于水的其他适宜液体。



2、密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92 D级规定。



3、密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm/s计算，没有密封性能要求的不做此项试验。



4、用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。



5、插板阀清洁度要求按JB/T7748的规定。



6、静压寿命试验。



7、插板阀静压寿命试验次数按规定，其他技术要按规定



功能特点

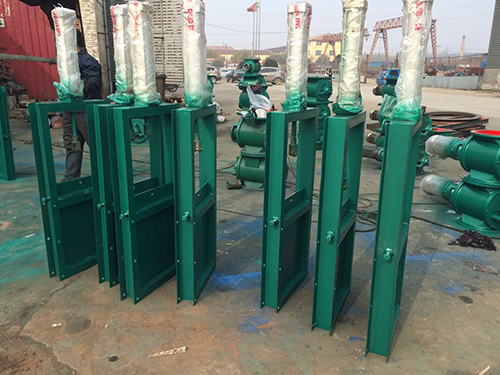

气动插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或切断。气动插板阀的优点结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度。结构特点结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于Φ10mm的颗粒料，晶粒料的输送及流量调节，安装不受角度限制，操作方便，能随时调节开度。主要用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断的理想设备。



气动单双向插板阀又称手动刀型闸阀，刀形闸阀它是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做   脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有构造，工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命   长。在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。
